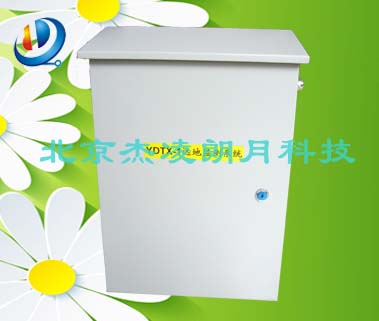

• 产品名称: YDTX-1远地多通道监测系统
• 产品型号: YDTX-1
• 产品类别: YDTX-1远地多通道监测系统
• 下载文件:

YDTX-1型远地监控系统说明

·通信覆盖区域广（中国移动无线GSM网络信号覆盖区域顺畅通信）

·便携通信，随时随地尽可掌握（随身携带的移动通信终端）

·通信、控制一切尽在掌握（使用移动通信终端随时随地可以控制系统）

·移动通信终端APP操作人性化交互界面

·16位AD变换，支持微小物理量变化测量

·一目了然的图形曲线显示与数据导入导出功能

·多种环境和复杂工作条件工作

·稳定可靠的工作特性

·太阳能和直接供电两种供电方式

一、   工作原理

        YDTX-1远地通信控制系统由通信模块盒、综合控制单元、太阳能电池板、天线、箱体和外部传感器、移动通信终端与APP软件等部件组成。其中通信模块盒、综合控制单元、被装载在一个控制箱体内，完成传感器信号（例如边坡的位移、角度的倾斜、温度等物理量）的调理、处理和无线控制和信号发送/接收，通过无线移动网络传送出去，电能的储存；太阳能电池板完成光能的转换、天线完成无线信号的接收、发送的放大增益。一个箱体可以带多路传感器，传感器将物理量转换成可计量的、成线性比例的电信号，送到通信单元，将远地的物理量测量值发给用户远地移动终端（手机等）.

   用户通过移动通信终端完成对远地控制单元的采集控制、设置、数据的收集、存储、图形绘制等功能。

二、   主要特点

       YDTX-1型远地通信控制系统的设计精密合理，采用高精密元件、使得系统使用人性化、便携方便，测量精度高，温度误差小，寿命长等优点。 应用领域涉及军工、航天航空、科技研发、交通运输、道路桥梁、工业控制等多领域实际应用。

    可通过发送读取当前值、自动定时发送、停止发送控制系统工作

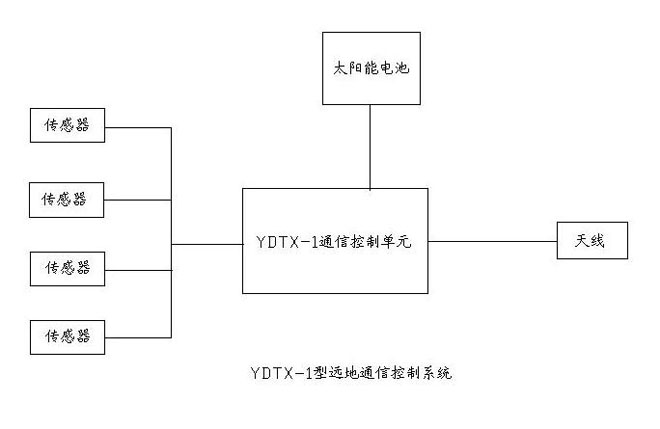

三、   工作信号框图

四、软件系统概述

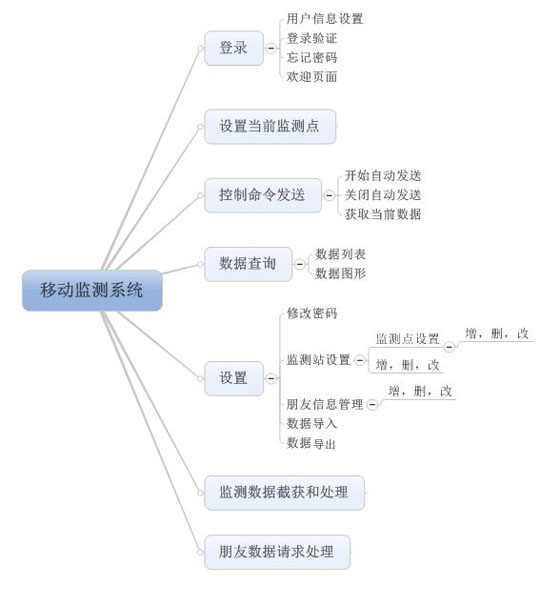

    其中系统基于Android系统开发而成，要求手机的操作系统为Android2.3以上版本（所有监控数据能够导入台式电脑中进行分析），手机SD卡2GB以上空间。其整体框架如下图所示:

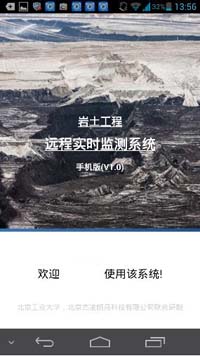

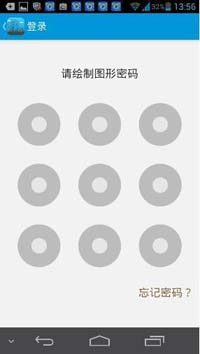

           快捷图标                        密码页                            欢迎页

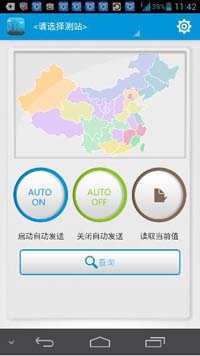

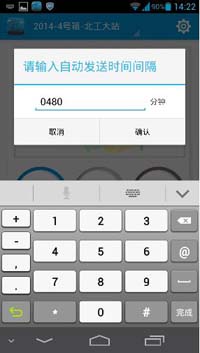

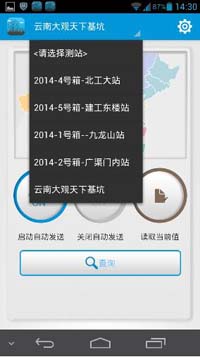

                  主控界面        自动发送控制         选取测站

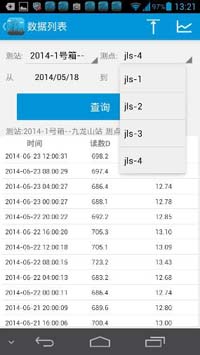

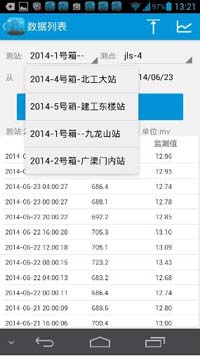

                                 数据列表-测站             数据列表-测点

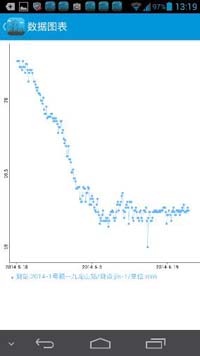

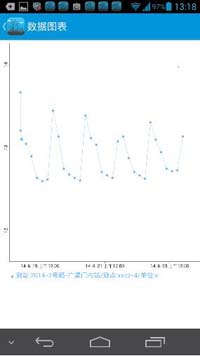

          数据曲线-沉降                 数据曲线-电池电压
